隨著橋梁建設技術的更新在不斷地加快，越來越多的橋墩由重力型橋墩向輕型橋墩轉變。雙柱式墩具有截面積小、截面模量大、自重輕、結構剛度和強度較好的特點被廣泛運用在橋梁建設中。

工程技術問題及施工難點

1)降低對環境的影響

在進行墩體澆筑施工過程中，難免會產生一些廢水、廢渣，若未經過良好的處理，會對周?chē)�環境產生不良影響;同時在支架搭設以及澆筑施工過程中，會產生不同程度的噪音污染，同樣也會對居民的生活環境和工作環境產生較大影響。

2)模板支設難度大

模板支設是混凝土澆筑施工的重要環節。雙柱式花瓶墩其外部性狀不規則，模板結構高度大、承受的側向壓力大，模板支撐體系的穩定性常難量化，同時由于現場模板支設條件有限，易出現漏漿和爆模的情況，對施工質量和周?chē)�環境均會產生不利影響。

3)臨時固定支架快速搭設

在進行現場模板支設與混凝土澆筑施工時，常常需搭設現場施工平臺。受限于現場施工條件，目前在進行臨時固定支架搭設時，其施工工期較長、支架整體性有待提高、難以滿足空間位置調整的需要。

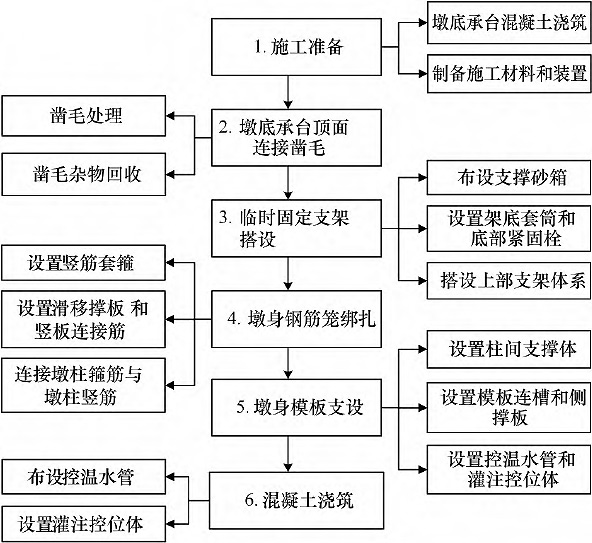

雙柱式花瓶墩鋼模板一次澆筑成型施工工藝流程

雙柱式花瓶墩鋼模板一次澆筑成型施工操作要點

1)墩底承臺頂面鑿毛:在墩底承臺兩側的地基土體上布設鑿毛撐柱和柱頂橫梁，并通過撐板錨筋將柱底撐板與地基土體連接牢固;使管道連接體與柱頂橫梁下部的導向滑梁連接牢固，并在管道連接體的下部設置回收橫管和供水橫管;先在柱頂橫梁及鑿毛撐柱的外周設置密閉簾布，再通過供水縱管向供水橫管供水，通過水刀噴頭對墩底承臺的上表面進行鑿毛處理，同步通過回收管口、回收橫管以及回收縱管、回收鑿毛雜物。

2)臨時固定支架搭設:先在地基土體內布設支撐砂箱，并在支撐砂箱內填充砂箱填充體，然后在支撐砂箱的上表面設置支架底板;在底部撐柱的頂端布設支架平臺板，在支架平臺板的上表面設置反力豎板和支撐墊板，并在支架平臺板與已澆筑的墩底承臺之間設置支架拉筋;將拼接成整體的拼接單元置于擱置臺板上，先設置抬升底板，再抬升底板及已安裝拼接單元至設定高度，然后頂升擱置臺板及拼接單元至設定高度，重復拼接單元頂升施工。

3)墩身鋼筋籠綁扎:通過豎筋套箍將控位滑槽與墩柱豎筋連接牢固，先調整滑移撐板的豎向間距，再通過滑板緊固栓將滑移撐板與控位滑槽連接牢固;在豎筋套箍與控位滑槽之間設置豎板連接筋;先將墩柱箍筋置于滑移撐板上表面的箍筋限位槽內，再將墩柱箍筋與墩柱豎筋連接牢固，然后進行墩身鋼筋籠的綁扎施工。

4)墩身模板支設:墩身模板包括直線側模和曲線側模;將柱間支撐體通過支撐豎桿插入雙柱的間隙內，并通過墩間頂壓體將支撐側壓板與雙柱的內側壁連接牢固，使轉動撐桿的兩端通過撐桿連接鉸與支撐側壓板和支撐豎桿連接牢固;在支架平臺的支架平臺板上設置豎向撐板，在豎向撐板和支撐豎桿面向墩身鋼筋籠側分別設置模板控位體和第一側撐板，并使第一側撐板與直線側模通過模板連槽及模板緊固栓連接;在支撐豎桿與第二側撐板之間設置第一支撐栓，在支撐橫板與第二側撐板之間設置第二支撐栓，在支撐豎桿與第三側撐板之間設置第三支撐栓，并使第二側撐板和第三側撐板分別與曲線側模外側的模板連槽連接牢固。

5)混凝土澆筑:在墩身模板外周沿環向布設控溫水管，并在支撐橫板的上表面設置灌注撐柱，在灌注撐柱的頂面設置灌注頂板和灌注控位體;通過外部灌注設備向灌注導向管內灌注混凝土，形成橋梁墩柱，并通過灌注控位體控制灌注導向管的橫向位置，通過豎向控位體控制柔性吊索、振搗棒及灌注導向管與混凝土灌注頂面的距離。
