秸稈、粉煤灰?看到這兩個詞讓小編一下子想到的就是農(nóng)家里最常見的各種農(nóng)作物“秸稈”，粉煤灰在農(nóng)家里倒是不常見。用它們可以制造輕質(zhì)隔墻板?配方和生產(chǎn)設(shè)備哪里提供?帶著這些疑問，小編和您一起揭曉答案。

農(nóng)業(yè)廢棄物秸稈是一種寶貴的生物資源,但我國秸稈利用率較低,許多地方將其作為廢棄物燒掉或閑置在農(nóng)田、農(nóng)家周圍,不但造成極大的資源浪費和經(jīng)濟損失,而且還對環(huán)境造成極大的污染。隨著國家和人們對環(huán)保意識的增強，農(nóng)作物秸稈究竟該如何處理引起國家重視。目前主要有以下三種處理方式：

1.作為農(nóng)作物肥料被二次利用;

2.作為牲畜飼料被儲藏利用;

3.加工制造成輕質(zhì)圍護墻材。

顯然看出，把農(nóng)作物秸稈加工制造成輕質(zhì)圍護墻材的開發(fā)利用價值極大，既可滿足建筑工業(yè)化要求，又能對工農(nóng)業(yè)廢棄物回收再利用，還能為我國建筑業(yè)的發(fā)展帶來重大的經(jīng)濟和社會效益。

小編翻閱資料了解到“植物秸稈水泥條板及成組立模生產(chǎn)技術(shù)”是國家科技攻關(guān)計劃《小城鎮(zhèn)科技發(fā)展重大項目》之《小城鎮(zhèn)新型建材技術(shù)研究與開發(fā),編號2003BA808A12》課題的第三專題,已于2006年4月通過科技部農(nóng)村科技司和建設(shè)部科技司組織的成果驗收。瑪納公司研發(fā)的以利用農(nóng)業(yè)廢棄物和工業(yè)廢棄物為基本原料出發(fā)點,制造輕質(zhì)墻材，符合循環(huán)經(jīng)濟發(fā)展需求,是一種真正意義上的綠色建筑材料。

瑪納公司研發(fā)的“秸稈粉煤灰輕質(zhì)隔墻板配方”經(jīng)過嚴格篩查工序，從農(nóng)作物秸稈選用，到秸稈加工處理方法研究，再到秸稈可使用性研究，每一項都做到優(yōu)質(zhì)選擇。

秸稈粉煤灰輕質(zhì)隔墻板

一、秸稈粉煤灰輕質(zhì)隔墻板配方

1.原材料選擇

①水泥:選用凝結(jié)過程迅速、強度發(fā)展較快的硫鋁酸鹽系列水泥，包括快硬硫鋁酸鹽水泥和低堿度硫鋁酸鹽水泥作為膠凝材料,其快速凝結(jié)使得混合料中的自由水分迅速減少,在一定程度上阻止了秸稈抽出物的滲出,抵消或抑制了秸稈抽出后在隨后的過程中所造成的不利影響。

②粉煤灰:Ⅱ級或Ⅱ級以上粉煤灰,粉煤灰的堆積密度一般約為水泥堆積密度的60%,為了改善混合料的和易性,在配料中加入一定比例的粉煤灰,既有利于包覆植物秸稈又有利于防止砂子的沉降,提高混合料的穩(wěn)定性。

③砂:選用中砂,最大粒徑不超過3mm,自然級配;利用砂子的重力下沉作用,帶動懸浮狀態(tài)的秸稈水泥墓體混合料漿自由落料,只需微小的連續(xù)振動或間歇振動即可使秸稈水泥復(fù)合材料順利充滿模型。

④聚合物:用以改善混合料和易性與流動性,提高碎麥秸與水泥基體材料的粘結(jié)性能,進一步抵抗混合料的分散趨勢。

⑤碎秸稈:最大長度12mm,碎片物,自然級配,堆積密度(100~120)kg/m3.主要起填充作用,也可提高硬化材料的抗沖擊性能。

2.配比與材性

在試驗室進行了近100個配方的小樣品試驗,用于測定各配方的體積密度、抗折強度和抗壓強度。配合比范圍:水泥占固體料總量的4%5~5%8.砂子占固體料總量的10%一2%3.粉煤灰占固體料總量的18%~30%,碎麥秸占固體料總量的%3~1%1;聚合物與固體料之比為0.10%~0.60%;水固比0.40~0.70.

根據(jù)上述試驗結(jié)果情況,選用綜合性能較好的基材配比作為固定參數(shù),以麥秸桿用量為自變量,進行了系列試驗。表1為在水泥、粉煤灰、砂子質(zhì)量比不變的情況下,改變麥秸稈用量的一組配方及其試驗結(jié)果,調(diào)整聚合物用量與水用量,以滿足澆注成型工藝要求。

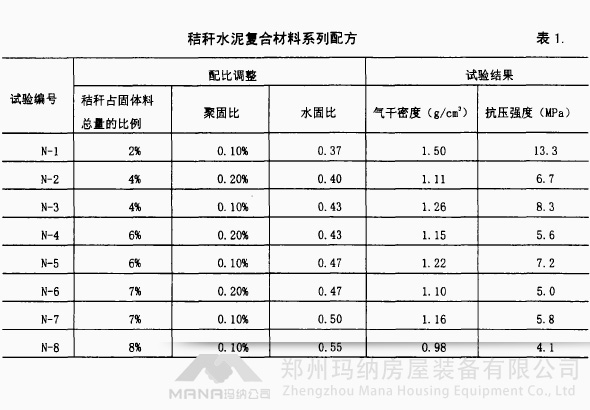

秸稈粉煤灰輕質(zhì)隔墻板系列配方

從表1看出:(1)聚合物用量相同時,隨著秸稈摻量的提高,達到同樣流動要求時用水量增加。(2)同樣秸稈摻量時,聚合物用量提高時達到同樣流動要求所需的用水量減少。由此推測“聚合物用量與水用量可相互補充”。(3)隨著秸稈用量逐漸增大,復(fù)合材料的密度逐漸降低,抗折強度與抗壓強度也逐漸降低。同樣秸稈用量情況下,當用水量少而聚合物用量大時,復(fù)合材料的密度和抗壓強度都相對較低,說明聚合物摻量對復(fù)合材料性能的負面影響較加水量更為強烈。

3.秸稈在水泥基材中的霉變與然燒問題

農(nóng)作物秸稈用于建材制品的燃燒和霉變是最令人擔心的問題。在試驗摻量范圍內(nèi)由于水泥基體材料完全將碎麥秸稈包覆,沒有看到麥秸稈表面的霉變現(xiàn)象;將麥秸稈水泥復(fù)合材料存放在濕度9%以上的養(yǎng)護箱中60天,也未看到霉變現(xiàn)象。

制作了三種麥秸稈用量的樣品,進行了A級不燃性檢驗,結(jié)果證明秸稈水泥復(fù)合材料在秸稈摻量為7.2%的情況下仍為A級不燃材料。

防燃試驗圖

二、鄭州瑪納公司的M09輕質(zhì)墻板生產(chǎn)線是專門批量生產(chǎn)秸稈粉煤灰輕質(zhì)隔墻板的裝備

1.M09輕質(zhì)墻板生產(chǎn)線生產(chǎn)秸稈粉煤灰輕質(zhì)隔墻板的技術(shù)優(yōu)勢

(1)成型精度高:相鄰模板之間的空腔即為成型板材的模腔,板材的兩個表面均為模板面,控制好模板的剛度和成組立模的制造精度即可保證板的尺寸精度,板材尺寸準確性受人為因素的影響小。

(2)工藝穩(wěn)定性好:對混合料的適應(yīng)性強,在滿足板材性能要求的前提下,料漿的流動度可在一定范圍內(nèi)調(diào)整。

(3)一模多用:通過更換端部堵板即可生產(chǎn)多孔條板或?qū)嵭臈l板。

(4)相對生產(chǎn)效率高:多塊板材集中澆灌,便于生產(chǎn)操作和混合料輸送的機械化;成型后的板材處在近于封閉的條件下,可充分利用膠凝材料的水化熱進行自身養(yǎng)護:可方便地使用養(yǎng)護罩,大大減少熱量散失,加快模型周轉(zhuǎn),提高生產(chǎn)效率。

(5)生產(chǎn)線占用土地少:同樣生產(chǎn)規(guī)模時,成組立模占用土地面積小。

(6)生產(chǎn)過程受外界氣候的影響很小:只要在澆注料漿時不直接遭受雨淋,在任何氣候條件下,都可用成組立模進行生產(chǎn)。需要時可在模腔隔板中增設(shè)加熱裝置,在環(huán)境溫度較低時對模板進行預(yù)熱。

2.生產(chǎn)的秸稈粉煤灰輕質(zhì)隔墻板性能優(yōu)越

委托國內(nèi)相關(guān)單位對產(chǎn)品或產(chǎn)品組成材料進行了隔聲性、不燃性、放射性、抗彎破壞荷載、單點吊掛力與干燥收縮值檢測,全部滿足合同指標要求。

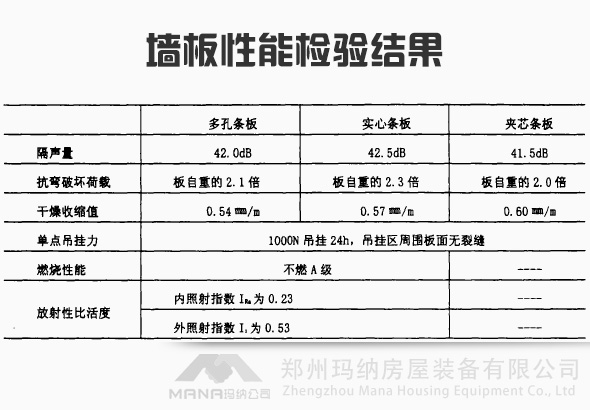

秸稈粉煤灰隔墻板性能試驗結(jié)果圖

秸稈在混合料中都只是作為一種填充材料,因此墻板抵抗彎曲荷載的能力必需借助于配筋材料如玻璃纖維網(wǎng)格布,墻板的其它性能如面密度、干燥收縮值、吊掛力、抗沖擊性、隔聲性能等可通過調(diào)整基材配比與秸稈用量來達到。

三、瑪納公司提供完善服務(wù)

1.提供多種廠房設(shè)計方案，市場可行性報告，最大程度降低客戶投資風險。

2.提供整套生產(chǎn)線的各模塊組合方案、客戶可自由組配、選擇;可定單式設(shè)計制造。

3.提供墻板安裝施工工藝及構(gòu)造連接構(gòu)造應(yīng)用圖。

4.進行現(xiàn)場設(shè)備安裝、調(diào)試、協(xié)助客戶完成正常生產(chǎn)運作。

5.提供全程無憂服務(wù)，確保裝備的高穩(wěn)定可靠性，真正做到“一機多用”。

6.及時傳遞國家墻改的產(chǎn)業(yè)政策，確保客戶緊跟國家墻改指導(dǎo)方向。

秸稈粉煤灰輕質(zhì)隔墻板原材料中大量采用工農(nóng)業(yè)廢棄物，實現(xiàn)了變廢為寶，降低了農(nóng)作物秸稈焚燒及粉煤灰處置帶來的環(huán)境污染;農(nóng)作物秸稈對于抵抗干縮裂縫及受荷作用下的板材脆性破壞效果明顯; 秸稈粉煤灰輕質(zhì)隔墻板經(jīng)過瑪納公司的M09輕質(zhì)墻板生產(chǎn)線來生產(chǎn)，生產(chǎn)效率高，制作環(huán)境好，誤差小，自重輕，質(zhì)量易于得到保證;安裝工藝簡單，可實現(xiàn)現(xiàn)場拼裝，對工人技術(shù)水平要求低，施工速度快，費用低廉;裝配現(xiàn)場干法施工，濕作業(yè)少;符合國家大力推廣建筑工業(yè)化、綠色建造的發(fā)展理念，適合在房屋建筑工程中大量推廣應(yīng)用。

小編分享這么多，答案早就揭曉了，瑪納公司期待每一位想投資“新型輕質(zhì)墻板”事業(yè)的人，來實地參觀考察，相信攜手瑪納，你一定會取得好事業(yè)、高收益。
