在雙碳目標的大背景下，我國推出了許多鼓勵新能源發展的政策，促進了風電行業的蓬勃發展。2013年全球風電裝機新增35 .467GW，2022年全球風電新增吊裝容量達到77 .6GW，預計到2050年新增市場達到208GW。

隨著風電市場的持續發展，國內風機向著大功率、大葉輪直徑、單位度電成本降低等趨勢發展，風機塔架的高度從120m向140m、160m、170m乃至180m快速發展，因此風力發電機組塔架的荷載也越來越大，傳統的鋼塔架已經無法滿足結構受力的要求，混合塔筒逐漸成為了市場的主流選擇，混合塔筒的市場規模也越來越大，占比整個風電塔架的市場比重也將越來越大，預估最終市場比重將超過60%。

一、什么是“混塔”風機?

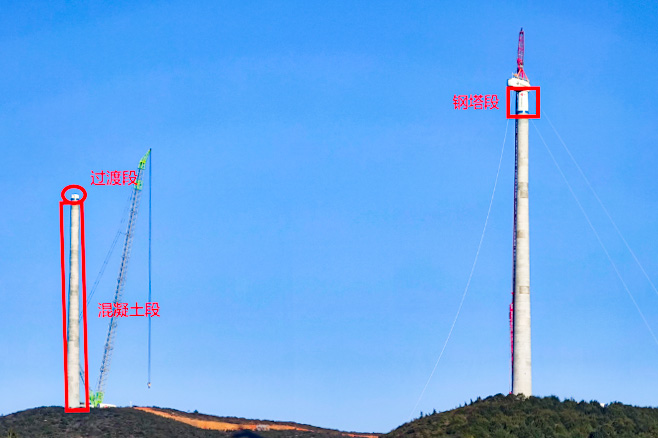

“混塔”就是風電機組的塔架，由鋼材和混凝土共同構成;塔架系統下部是混凝土段，上部是鋼塔段。

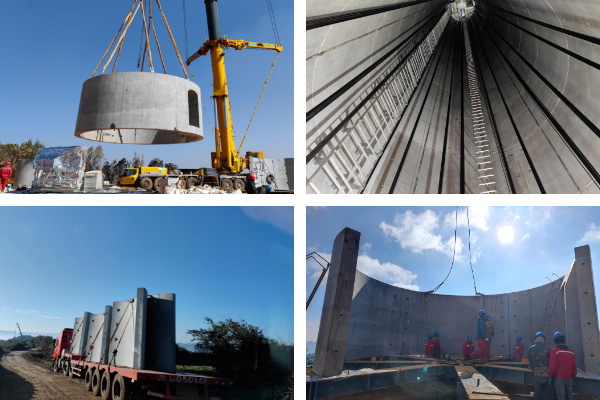

裝配式風電混塔，采用多節多片組裝而成，一般高度均在100米以上，最高有180米。底部最大直徑有11米，頂部最小直徑有4米，每節高度2～4米不等，采用高強度混凝土澆筑而成。

鋼混式風機塔架憑借安全可靠、發電量高、運輸限制小、使用壽命長、碳排放低等優點，成為國內外高塔的主流技術趨勢之一。尤其在140米以上風電機組中，鋼混塔架使用量超過三分之一。

二、風電機組混凝土-鋼混合塔筒設計規范行業標準

《NB/T 10907-2021 風電機組混凝土-鋼混合塔筒設計規范》

《NB/T 10908-2021 風電機組混凝土-鋼混合塔筒施工規范》

混塔系列標準體系的制定和統一，不僅可規避目前執行標準不一致、規避生產、施工及驗收環節存在的困惑和爭議，形成滿足我國工程質量監管體系要求的混塔設計、生產、施工、運維等系列化標準，更有利于混塔行業健康發展。標準編制過程中，更利于實現科研成果共享，促進各種新技術的應用，發揮標準引領創新作用，滿足市場對技術和質量的更高需求，促進我國混塔產業向更高水平和質量發展。

三、鋼混合塔筒模具設計加工

風電混搭下部混塔段是采用工廠預制生產的混凝土環在施工現場拼接成塔的工藝建造，其混凝土環的環縫拼接成為關鍵部位與關鍵工序，特別是所用的拼接材料對整個風塔的安全性和耐久性起著決定性作用。我公司設計的模具具有以下優勢：

(1) 高精度：模具尺寸精度高，拼裝間隙小。根據客戶需求，模具精度可達到±1mm以內，澆筑出的混凝土塔筒表面光滑平整，滿足風電混凝土塔筒的技術要求。

(2) 強度高：采用高強度鋼材制作，模具承載能力強，使用壽命可達10年以上。

(3) 易開模：模具設計結構合理，拆卸方便，可快速實現周轉，有效縮短生產周期。

(4) 高通用性：可根據客戶需求定制，適用于不同類型和尺寸的風電混凝土塔筒的生產。可生產直徑4米至12米、高度2米至4米的管片。

風電混塔模具適用于各類風電混凝土塔筒的生產，模具操作簡單，大大節約了模具制造成本和時間，具有很好的適用性能，廣泛應用于陸上風電場和海上風電場。
