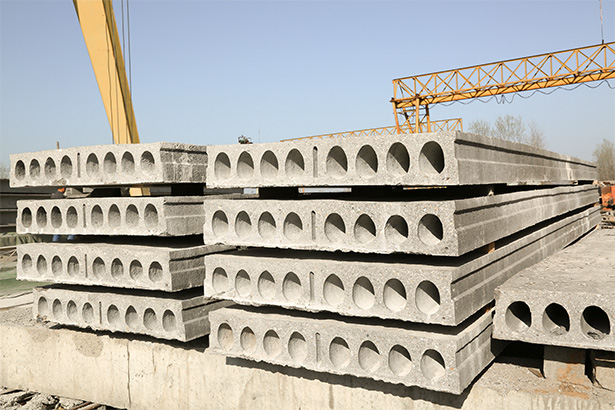

預制空心板作為我國最常見的板型之一，具有體積小、重量輕、構造簡單、建筑高度低、造價低、工廠預制施工方便等優點。

預制空心板的兩種施工工藝

在工程運用實際中，預制空心板按有無預應力筋分為鋼筋混凝土空心板和預應力鋼筋混凝土空心板，預應力鋼筋混凝土空心板根據施工工藝不同分為先張法和后張法。

一、 先張法空心板

先張法預制空心板的施工是在澆筑混凝土前在臺座上或鋼模上張拉預應力筋，并用夾具將張拉完畢的預應力筋臨時固定在臺座的橫梁上或鋼模上，然后進行非預應力筋的綁扎，支設模板，澆筑混凝土，養護混凝土至規定強度(一般不低于混凝土設計強度標準值的75%)，保證預應力筋與混凝土之間有足夠的粘結力時，放張或切斷預應力筋，使預應力筋彈性回縮，通過混凝土與預應力筋之間的粘結力傳遞預應力，使之對鋼筋混凝土構件受拉區的混凝產生預壓應力。

由于預應力空心板屬于中小型預應力混凝土構件，先張法可采用臺座法，臺座法施工主要工藝流程是：清理臺座、刷隔離劑→預應力筋制作、非預應力筋骨架制作→穿預應力筋及安放非預應力鋼筋骨架→安放預埋鐵件→調整初應力→張拉預應力筋一安裝模板→澆筑混凝土→養護混凝土→拆除模板→放張、切斷預應力筋→構件起吊堆放→繼續養護→運輸?shù)街付üこ态F(xiàn)場。

二、 后張法空心板

后張法預制空心板的施工工藝是先澆筑留有預應力筋孔道的構件，待其混凝土達到規定強度后，在預留孔道內穿入預應力筋進行張拉，并利用錨具把張拉后的預應力筋錨固在構件的端部，依靠構件端部的錨具將預應力筋的預張拉力傳遞給混凝土，使其產生預加壓應力，最后進行孔道壓漿并澆注梁端封錨混凝土，使預應力筋與混凝土構件形成整體。

三、 蒸汽養護技術在預制空心板構件生產中的應用

(1) 蒸汽養護技術在預制空心板施工過程中的確能夠起到壓縮養護時間、提升強度上升速率的作用和效果，并且試驗效果較為明顯。

(2) 在預制空心板生產過程中，使用蒸汽養護技術可以相應地降低養護成本，但考慮到橋梁蒸汽發生器等設備材料的投入和使用費，在大中規模預制空心板生產過程中，蒸汽養護技術降低成本的效果會更加明顯。

四、 瑪納公司長線臺座預制疊合樓板生產線說明

瑪納公司設計開發的長線臺座預制疊合樓板生產線特點是臺座和模具固定不動，工位作業流動。因此，每一道工序都由軌道移動的專用機械進行作業。

該生產線由以下部分組成：

(1)布料系統

門式混凝土轉運機

混凝土布料(采用門式布料機，自帶雙驅動機構)

振搗拉毛設備

混凝土輸送小車

混凝土輸送道軌

(2)模具部分

固定臺模(長度60-100米)

活動邊摸(寬度及長度調整用端邊模)

吊具(能快速起吊疊合板)

(3)養護系統

養護管道及換熱器

自動溫控系統

(4)轉運(擺渡車)機構

轉運機2臺(轉運布料機及振搗設備)(可選配此部分)

轉運機道軌

(5)清模及涂油系統

固定底臺模清理機

成型模板涂油機

生產過程由數控電腦監控，機械化作業，操作人員少、效率高。
